表中L表示长机

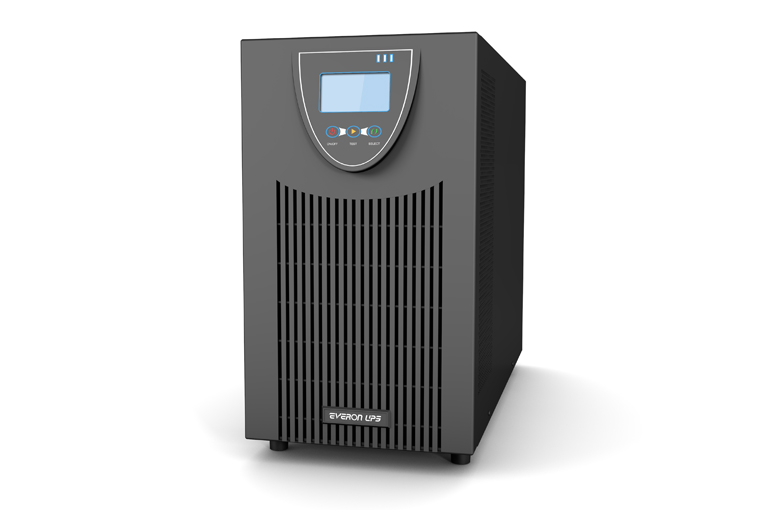

XPC11系列是晶福源高频小功率UPS,为双变换在线式,单相输入,单相输出的不间断电源设备。采用高速微处理器控制技术,智能化管理,双重保护,体积小巧,使用方便。产品具有**率、高**、高节能等特点,特别适合小型、功率低等设备提供保障性电源。
· 高速微处理控制
· 纯在线双变换式架构设计
· 高输入功率因数(>0.98),低电网污染
· 宽电压频率输入范围
· 自动识别并适应50/60HZ电源系统
· 输入标配防浪涌
· 半桥逆变技术,**率
· 智能定期电池充放电,延长电池使用寿命
· 输入零火线侦测功能,避免UPS市电输入零火线接反
· 旁路输出保护,保护用户负载
· 旁路输入人性化,市电开机默认无旁路输出,开机才有逆变输出,也可改回上市电即有旁路输入模式
· 智能风扇调速
· 风扇故障检测报警
· 智能实时侦测,即时报警并启动**保护
· 开机自诊断功能
· 支持电池冷启动
· 来电自启功能
· 宽大蓝屏LCD显示和LED指示
· 配件丰富,多选择后台监控
高频在线塔式 XPC1101 XPC1101L XPC1102 XPC1102L XPC1103 XPC1103L 额定容量(KVA/KW) 1/0.8 2/1.6 3/2.4 输入规格 主路输入 额定输入电压(Vac) 220 输入电压范围(Vac) 110~296 相数 单相三线(1L+N+PE) 输入频率范围(Hz) (46~54)/(56~64)自适应 输入功率因数 >0.98 旁路输入 额定输入电压(Vac) 220 输入电压范围(Vac) 80~286 相数 单相三线(1L+N+PE) 旁路同步跟踪范围(Hz) ±10% 输出规格 电压(Vac) 220(200,208,230,240可设) 输出功率因数 0.8 频率(Hz) 市电模式:与电网同步;电池模式:50/60Hz 波形 HD<2%(线性负载);THD<5%(非线性负载) 切换时间(ms) 0 整机效率 ≥88% ≥90% 过载能力 105%~150%:30s转旁路;>150%:300ms转旁路 电池 电池电压(Vdc) 36 72 96 充电电流 标机1A;长机3~7A可设 备电时间 标机12V7AH电池配置节数:3节(1KVA),6节(2KVA),8节(3KVA), 长机取决于外接电池容量 环境 工作温度(℃) -10~40 存储温度(℃) -25~55(不含电池) 相对湿度 0~95%(无凝霜) 工作海拔高度 <1500m,超过时按照GB/T 3859.2规定降额使用 噪音(dB) <45 <50 其他特征 告警功能 输出过载、市电异常、UPS故障、电池欠压等 保护功能 输出短路、过载、过温、电池欠压、输出过欠压,风扇故障告警 通信功能 标配:RS232或USB,可选:SNMP/干接点 机械特性 尺寸(W×D×H)mm 145*360*210 195*455*330 净重(kg) 12 6.5 27 16 33 16 执行标准 YD/T1095-2008
高频在线塔式
XPC1101
XPC1101L
XPC1102
XPC1102L
XPC1103
XPC1103L
额定容量(KVA/KW)
1/0.8
2/1.6
3/2.4
输入规格
主路输入
额定输入电压(Vac)
220
输入电压范围(Vac)
110~296
相数
单相三线(1L+N+PE)
输入频率范围(Hz)
(46~54)/(56~64)自适应
输入功率因数
>0.98
旁路输入
80~286
旁路同步跟踪范围(Hz)
±10%
输出规格
电压(Vac)
220(200,208,230,240可设)
输出功率因数
0.8
频率(Hz)
市电模式:与电网同步;电池模式:50/60Hz
波形
HD<2%(线性负载);THD<5%(非线性负载)
切换时间(ms)
0
整机效率
≥88%
≥90%
过载能力
105%~150%:30s转旁路;>150%:300ms转旁路
电池
电池电压(Vdc)
36
72
96
充电电流
标机1A;长机3~7A可设
备电时间
标机12V7AH电池配置节数:3节(1KVA),6节(2KVA),8节(3KVA), 长机取决于外接电池容量
环境
工作温度(℃)
-10~40
存储温度(℃)
-25~55(不含电池)
相对湿度
0~95%(无凝霜)
工作海拔高度
<1500m,超过时按照GB/T 3859.2规定降额使用
噪音(dB)
<45
<50
其他特征
告警功能
输出过载、市电异常、UPS故障、电池欠压等
保护功能
输出短路、过载、过温、电池欠压、输出过欠压,风扇故障告警
通信功能
标配:RS232或USB,可选:SNMP/干接点
机械特性
尺寸(W×D×H)mm
145*360*210
195*455*330
净重(kg)
12
6.5
27
16
33
执行标准
YD/T1095-2008
