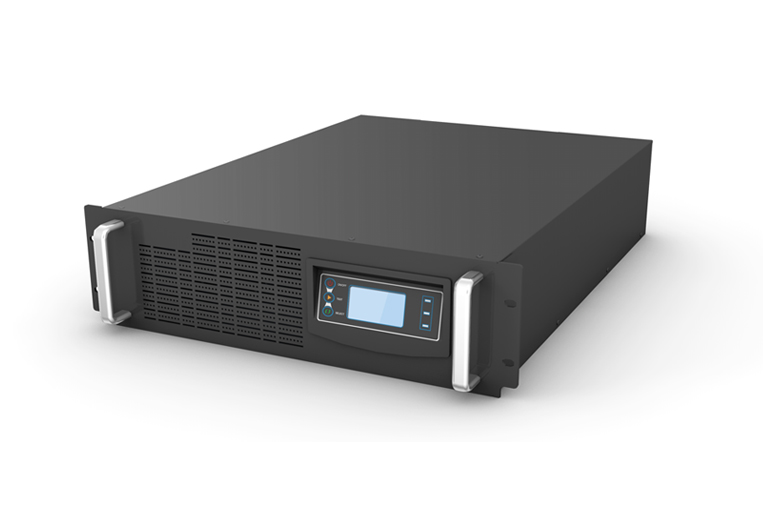

名称: XPC11R系列 0.5-10kVA  查看大图

XPC11R机架式系列是晶福源高频小功率UPS,为双变换在线式,单相输入,单相输出的不间断电源设备。采用高速微处理器或DSP数字化控制技术,智能化管理,双重保护,标准机架式设计,使用方便。产品具有高效率、高可靠、高节能等特点,特别适合小型、功率低等机架式设备提供保障性电源。

· 高速微处理控制(6K,10K采用DSP)技术

· 纯在线双变换式架构设计

· 标准19英寸机架式2U/3U设计

· 标准19英寸机架式电池模块可选

· 高输入功率因数(>0.98),低电网污染

· 宽电压频率输入范围

· 自动识别并适应50/60HZ电源系统

· 输入标配防浪涌

· 半桥逆变技术,高效率

· 智能定期电池充放电,延长电池使用寿命

· 输入零火线侦测功能,避免UPS市电输入零火线接反

· 旁路输出保护,保护用户负载

· 旁路输入人性化,市电开机默认无旁路输出,开机才有逆变输出,也可改回上市电即有旁路输入模式

· 智能风扇调速

· 风扇故障检测报警

· 智能实时侦测,即时报警并启动全面保护

· 开机自诊断功能

· 支持电池冷启动

· 来电自启功能

· 宽大的蓝屏LCD显示和LED指示

· 配件丰富,多选择后台监控

· 选配件:19英寸机架式电池模块/SNMP/USB接口

高频在线机架式

XPC
11005LR

XPC
1101LR

XPC
1102LR

XPC
1103LR

XPC
1106LR

XPC
1110LR

额定容量(KVA/KW)

0.5/0.4

1/0.7

2/1.4

3/2.1

6/4.8

10/8

输入规格

主路输入

额定输入电压(Vac

220

输入电压范围(Vac

110~296

120275

相数

单相三线(1L+N+PE

输入频率范围(Hz

46~54/56~64)自适应

输入功率因数

>0.98

旁路输入

额定输入电压(Vac

220

输入电压范围(Vac

80~286

相数

单相三线(1L+N+PE

旁路同步跟踪范围(Hz

±10%

输出规格



电压(Vac

220200,208,230,240可设)



输出功率因数

0.8

0.7

0.8



频率(Hz

市电模式:与电网同步;电池模式:50/60Hz



波形

THD<2%(线性负载);THD<5%(非线性负载)



切换时间(ms

0



整机效率

≥87%

≥88%

≥90%

≥92%



过载能力

105%~150%30s转旁路;

105%~125%60s转旁路;

>150%300ms转旁路

125%~150%30s转旁路

>150±5%500ms转旁路

电池



电池电压(Vdc

36

72

96

192



充电电流

3~7A可设

1~4A可设



备电时间

取决于外接电池容量

环境



工作温度(

-10~40



存储温度(

-25~55(不含电池)



相对湿度

0~95%(无凝霜)



工作海拔高度

1500m,超过时按照GB/T 3859.2规定降额使用



噪音(dB)

<45

<50

<55

其他特征



告警功能

输出过载、市电异常、UPS故障、电池欠压等



保护功能

输出短路、过载、过温、电池欠压、输出过欠压,风扇故障告警



通信功能

标配:RS232USB,可选:SNMP/干接点

机械特性



尺寸(W×D×H)mm

440×320×87

440×420×87

 440×595.4×130



净重(kg

8

8.2

10.5

10.9

20

21



执行标准

YD/T1095-2008
