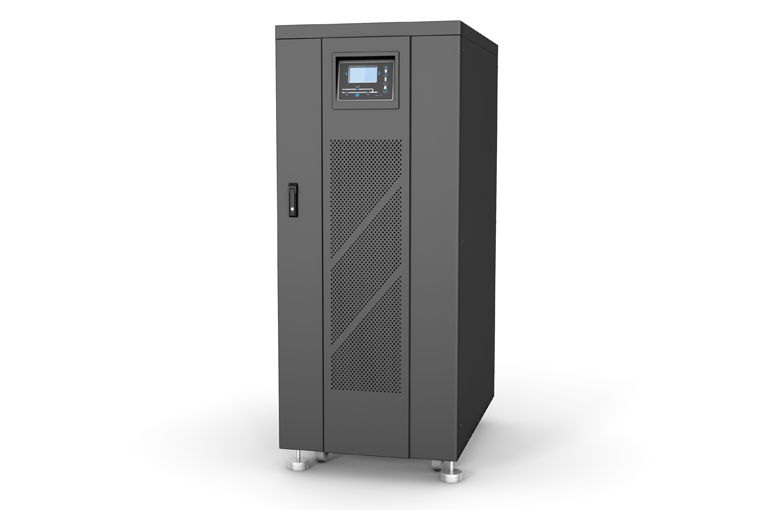

名称: HF33系列20-100kVA(三进三出)  查看大图

HF33系列三相高频中功率UPS采用纯在线式双转换结构和先进的DSP控制技术,配合使用大功率器件IGBTSCR,在稳定、先进、高效的技术基础上,设计出的集数字化、信息化、网络化为一体的大容量正弦波在线式高智能型UPS

  • DSP全数字化控制
  • 第六代IGBT逆变技术
  • 输入功率因数高达0.99,输入谐波电流小于5%,整机效率大于94%
  • 超宽输入电压范围(208~478VAC)
  • 超宽输入频率范围(40~70HZ)
  • 数字化环流控制技术,并机可靠性高,支持8UPS直接并机,可共用电池
  • 负载性适应性超强,过载和短路能力强
  • 智能化系统自诊断方案,大容量信息存储空间
  • 智能化电池管理,延长电池寿命
  • 电池组节数灵活可设
  • 电池冷启动开机
  • LED+宽大LCD液晶界面,信息量丰富
  • 监控方式多样,标配RS232/RS485,可选SNMP/MODBUS/干接点
  • 选配件:干接点卡/SNMP/MODBUS/并机卡/电池温度传感器/隔离变压器

高频在线塔式

HF3320

HF3330

HF3340

HF3360

HF3380

HF33100

额定容量(KVA/KW)

20/16

30/24

40/32

60/48

80/64

100/80

输入规格

主路输入

额定输入电压(Vac

380

输入电压范围(Vac

208~478

相数

三相五线(3L+N+PE)

输入频率范围(Hz

40~70

输入功率因数

>0.99

旁路输入

额定输入电压(Vac

380

输入电压范围(Vac

+10%+15%(可设);-10%-15%(可设)

相数

三相五线(3L+N+PE)

旁路同步跟踪范围(Hz

±4

输出规格



电压(Vac

346/360/380/400/415(可设)



输出功率因数

0.8



频率(Hz

市电模式:与电网同步;电池模式:50/60Hz



波形

100%线性负载<2%100%非线性负载<4%



切换时间(ms

0



整机效率

≥93%

≥94%



过载能力

105%~110%60min转旁路;110%~125%10min转旁路;
125%~150%
1min转旁路;>150%0.5s转旁路

电池



电池电压(Vdc

336/360/384Vdc28~32节可设)

环境



工作温度(

-10~40



存储温度(

-25~55(不含电池)



相对湿度

0~95%(无凝霜)



工作海拔高度

1500m,超过时按照GB/T 3859.2规定降额使用



噪音(dB)

<50

<60

<65

其他特征



告警功能

输出过载、市电异常、UPS故障、电池欠压等



保护功能

输出短路、过载、过温、电池欠压、输出过欠压,风扇故障告警



通信功能

标配:RS232/RS485/EPO,可选:SNMP/MODBUS/干接点

机械特性



尺寸(W×D×H)mm

420*646*956

470*713*1160

600*745*1250



净重(kg

80

120

120

230

250

270



执行标准

YD/T1095-2008
