概述

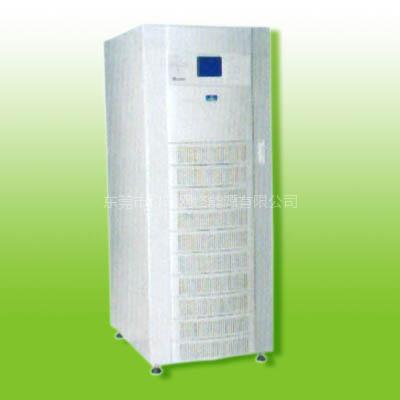

Paradigm NXa智能高频在线式UPS艾默生网络能源*新推出的新一代三进三出型全数字在线式智能交流不间断电源系统，包含30KVA、40KVA、60KVA、80KVA、100KVA、120KVA等六个型号。可6台机器直接并联运行。
主要特点:
☆ 宽输入电压范围(-45%-+25%VAC)
宽输入频率范围(45-55HZ)
☆ 真在线式双变换结构
☆ 整流及逆变采用双32位40MHZDSP控制
☆ 优越的整流器性能 ，IGBT整流、高标准电磁兼容的绿色电源
☆ 直流冷启动功能
☆ 内部冗余技术，发层风道设计，可6台机直接并联
☆ 标配D级防雷
☆ 频率变换器技术
☆ 内置双总线同步装置
☆ 中/英文高亮度大屏幕LCD液晶界面
☆ 智能化的电池管理及智慧型变速风扇
☆ 完善及**的网络解决方案
☆ 小安装尺寸，全下面维修
☆ 高过载能力，适应各类负载
容量
30kVA
40kVA
60kVA
80kVA
100kVA
120kVA
主路输入
输入电压
380/400/415V（线电压）
输入方式
三相四线
功率因数
>0.99
谐波电流
<3%
电压范围
-45%~+25%，－20%～＋25%满载工作； -20%~－45%之间降额使用，－45%可带72%负载
频率范围
50～60Hz±10%
旁路输入
输入电压范围
上限：+10%/+15%/+20%；下限：-10%/-20%/-30%/-40%；
50Hz±10%
整流
额定电压
556V
稳压精度
±0.5%
电压调节范围
(1.65×200~2.4×200)VDC
输出
动态电压瞬变范围
±1%（0%~100%~0%负载变化）
动态瞬变恢复时间
0 0ms
电压畸变（线性负载）
THD<1%
电压畸变（非线性负载）
THD<3%
0.8（滞后）
频率跟踪范围
50Hz±3Hz（±1 Hz，±2Hz）
频率精度（电池逆变）
±0.05%
三相相位差
120±1°（平衡或不平衡负载）
100%不平衡负载电压时稳压精度
频率跟踪速率
≤1Hz/s
逆变器过载能力
110% 60分钟；125% 10分钟；150% 60秒
输出电流峰值比
3：1
切换时间
0
系统
系统效率
≥90%
≥91%
≥92%
≥93%
显示
大屏幕中文LCD+LED
EMC/EMI
IEC 62040/EN50091-2 CLASS-A；IEC1000-3-4 00-4-2.3.4..6.8.9.11 Level III； IEC 61000-4-2，4，5 Level Ⅳ
安规要求
CCEE
噪音(1m)
＜56dB
＜60dB
＜65dB
空载环流
＜1A
电流不平衡度
＜1%
绝缘电阻
>2M(500VDC)
绝缘强度
(输入、输出对地)2820Vdc，1min无飞弧
防护等级
IP20
电池节数
12V电池40节
物理尺寸(W×H×D)mm3
600×1600×825
700×1800×825
重量（kg）
310
340
400
445
540
■使用维护的注意事项
1）UPS的使用环境应注意通风良好，利于散热，并保持环境的清洁。 2）切勿带感性负载，如激光打印机、日光灯、空调等，以免造成损坏。 3）UPS的输出负载控制在60%至80%为**，**性*高。 4）UPS带载过轻（如1000VA的UPS带50VA负载）有可能造成电池的深度放电，会降低电池的使用寿命，应尽量避免。 5）请明确所负载设备的功率，切勿超载使用UPS。 6）适当的放电，有助于电池的激活，如长期不停市电，每隔三个月应人为断掉市电用UPS带负载放电一次，这样可以延长电池的使用寿命。 7）对于多数小型UPS，上班再开UPS，开机时要避免带载启动，下班时应关闭UPS。 8）UPS放电后应及时充电，避免电池因过度自放电而损坏。 9）长延时机型的UPS外配电池时应由专业人员操作，请按额定的直流电压配备蓄电 池组，并避免电池的正负极短路
